镀锌焊接钢格栅板

镀锌焊接钢格栅板规格型号意义

　　1、型号和标记

　　镀锌焊接钢格栅板的型号，根据承载扁钢规格、承载扁钢与横杆组合间距、镀锌焊接钢格栅板结构型式、承载扁钢外形，以及表面处理状态等不同，形成多种规格，例如：

　　（1）镀锌焊接钢格栅板的承载扁钢截面尺寸为32mm×3mm，承载扁钢中心间距为30mm，横杆中心间距为50mm，构造型式为压焊镀锌焊接钢格栅板，表面不处理，其标记为G323／30／50WU。

　　（2）镀锌焊接钢格栅板承载扁钢的截面尺寸为40mm×5mm，中心间距为40mm，横杆中心间距为50mm，构造型式为压锁镀锌焊接钢格栅板，表面热浸镀锌处理，其标记为G405／40／50L。

2、标注解释

（1）镀锌焊接钢格栅板构造型式，例如:

W—压焊镀锌焊接钢格栅板(在标记中可省略)；L—压锁镀锌焊接钢格栅板。

（2）承载扁钢中心间距，单位为毫米（mm）

（3）横杆中心间距，单位为毫米（mm）

（4）承载扁钢外形标记:

F--扁钢(在标记中可省略)；

详解镀锌焊接钢格栅板规格型号意义

Ⅰ--Ⅰ型钢；

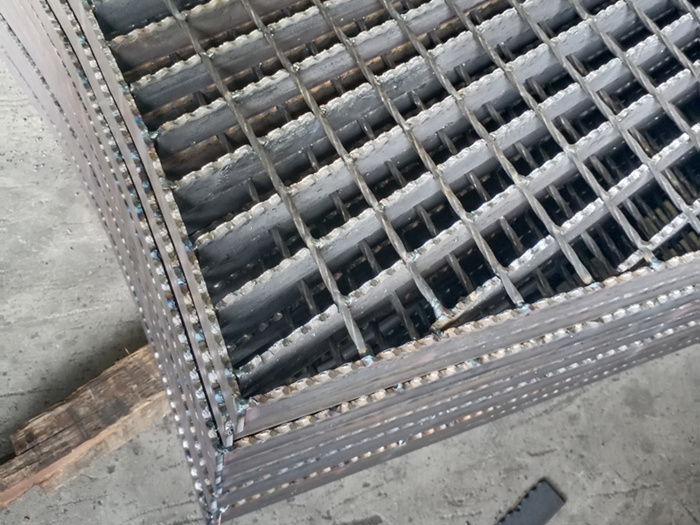

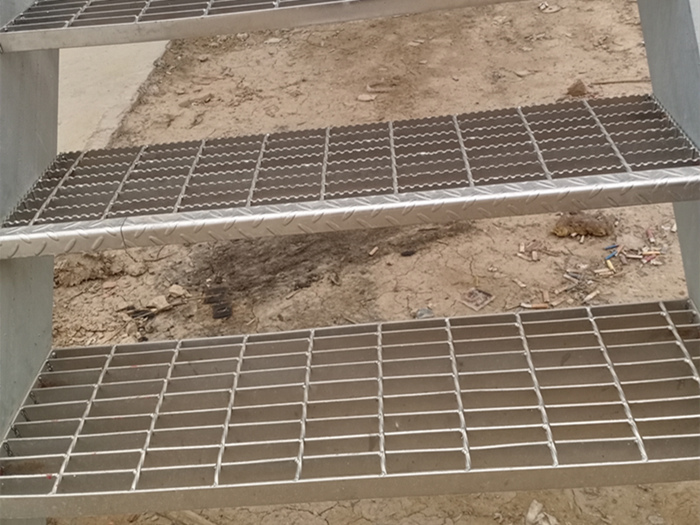

S--齿型扁钢。

5.表面处理状态标记:

G--热浸镀锌(在标记中可省略)；

P--涂漆；

U--表面不作处理。

3、术语及定义

（1）承载扁钢：承受主要荷载的扁钢；

（2）横杆：固定于负载扁钢上的扭绞方钢、圆钢或扁钢等；

（3）净空间隙：镀锌焊接钢格栅板开敞通孔的**内切圆直径；

（4）承载扁钢中心间距：相邻的两条承载扁钢中心到中心之间的距离；

（5）横杆中心间距：相邻的两条横杆中心到中心之间的距离；

（6）包边板：焊于镀锌焊接钢格栅板承载扁钢或其他开口、切口边缘上的扁钢或型钢；

（7）踢脚板：固定于平台四周或镀锌焊接钢格栅板切口、开孔的边缘的挡板；

（8）镀锌焊接钢格栅板长度：平行于承载扁钢方向的镀锌焊接钢格栅板**尺寸，称为镀锌焊接钢格栅板的长度(L)；

（9）镀锌焊接钢格栅板宽度：垂直于承载扁钢方向的镀锌焊接钢格栅板**尺寸，称为镀锌焊接钢格栅板的宽度(W)。
